Odsavač Diagonale je ideální pro použití na sloupech, skříňkách nebo ve výklencích. Sloupek je navržený po straně, a to jak vpravo nebo vlevo. Široké možnosti přizpůsobení estetických úprav a rozměrů umožňují vyhovět každému požadavku, od rustikální úpravy až po tu nejmodernější.


Odsavač Diagonale je ideální pro použití u stěn, sloupů, nábytku nebo výklenků a je vybaven sloupkem mimo střed. Široké možnosti přizpůsobení.

Technologie Rizzoli

Odolné proti teplu Rizzoli Cucine
 Pachový filtr Rizzoli Cucine
 Dotykové ovládání Rizzoli Cucine
 60 dB Rizzoli Cucine
 Snížení hlučnosti Rizzoli Cucine
 Dálkové ovládání Rizzoli Cucine
 LED lišta Rizzoli Cucine
 Eco manifacture Rizzoli Cucine
 Ocelová struktura Rizzoli Cucine
Certifikace
Technické údaje
Dokumentace
CE Rizzoli cucine
Energy label A+ CAPPE Rizzoli cucine
Energy label A++ CAPPE Rizzoli cucine
Partners
HKI Rizzoli cucine

Technické charakteristiky

    • Instalace: na stěnu
    • Obložení: Nerezová ocel/ Lakovaná/Omítka
    • Verze odtahující nebo purifikační
    • Ovládání: dotyková nebo mechanická klávesnice
    • Funkce timer
    • Osvětlení: LED lišty
    • Filtry vhodné pro myčky nádobí
    • Odolné vůči vysokým teplotám
    • Dálkový ovladač (volitelný)
    • Sací výkon: 875 m3/h
    • Hladina hluku: 60 dB
    • Příkon: od 294,8 do 308,2 W
    • Rychlost: 4
    • Odvod: ø 150 mm




Technické údaje

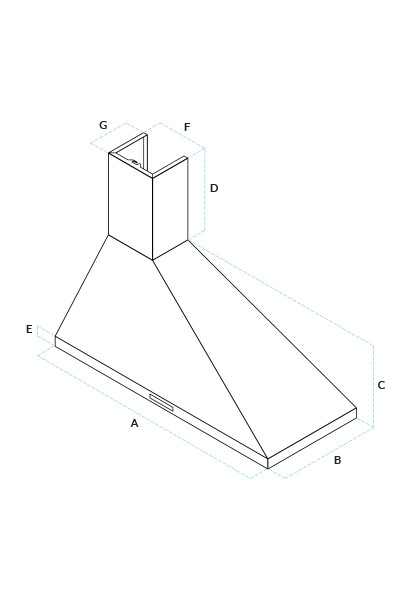

CD6

CD6
A od 350 do 600 mm
B 500 mm
C od 300 do 600 mm
D (1)
E od 50(2) do 150 mm
F (3) od 300 do 500 mm
G od 230 do 500 mm
Ø odvod 150 mm
Max. výkon odsavač (W 290 W
Výk. LED (W) 4,8 W

(1) Výška sloupku na žádost.
(2) 100 mm s hranou Epoka, Variant nebo s podložkou.
(3) Tento rozměr musí být větší o 30 mm vzhledem k míře G.

Rozměry v tabulce jsou orientační. Každý odsavač par je vyroben podle rozměrů a specifikací poskytnutých zákazníkem (podléhá ověření proveditelnosti).


CD8

CD8
A od 601 do 800 mm
B 500 mm
C od 300 do 600 mm
D (1)
E od 50(2) do 150 mm
F (3) od 300 do 700 mm
G od 230 do 500 mm
Ø odvod 150 mm
Max. výkon odsavače (W) 290 W
Výk. LED (W) 6,7 W

(1) Výška sloupku na žádost.
(2) 100 mm s hranou Epoka, Variant nebo s podložkou.
(3) Tento rozměr musí být větší o 30 mm vzhledem k míře G.

Rozměry v tabulce jsou orientační. Každý odsavač par je vyroben podle rozměrů a specifikací poskytnutých zákazníkem (podléhá ověření proveditelnosti).


CD9

CD9
A od 801 do 900 mm
B 500 mm
C od 300 do 600 mm
D (1)
E od 50(2) do 150 mm
F (3) od 300 do 800 mm
G od 230 do 500 mm
Ø odvod 150 mm
Max. výkon odsavače (W) 290 W
Výk. LED (W) 6,7 W

(1) Výška sloupku na žádost.
(2) 100 mm s hranou Epoka, Variant nebo s podložkou.
(3) Tento rozměr musí být větší o 30 mm vzhledem k míře G.

Rozměry v tabulce jsou orientační. Každý odsavač par je vyroben podle rozměrů a specifikací poskytnutých zákazníkem (podléhá ověření proveditelnosti).

CD12

CD12
A od 901 do 1200 mm
B 500 mm
C od 300 do 600 mm
D (1)
E od 50(2) do 150 mm
F (3) od 300 do 1100 mm
G od 230 do 500 mm
Ø odvod 150 mm
Max výkon.odsavače (W) 290 W
Výk. LED (W) 9,6 W

(1) Výška sloupku na žádost.
(2) 100 mm s hranou Epoka, Variant nebo s podložkou.
(3) Tento rozměr musí být větší o 30 mm vzhledem k míře G.

Rozměry v tabulce jsou orientační. Každý odsavač par je vyroben podle rozměrů a specifikací poskytnutých zákazníkem (podléhá ověření proveditelnosti).

CD14

CD14
A od 1201 do 1400 mm
B 500 mm
C od 300 do 600 mm
D (1)
E od 50(2) do 150 mm
F (3) od 300 do 1300 mm
G od 230 do 500 mm
Ø odvod 150 mm
Max. výkon odsavače (W) 290 W
Výk. LED (W) 9,6 W

(1) Výška sloupku na žádost.
(2) 100 mm s hranou Epoka, Variant nebo s podložkou.
(3) Tento rozměr musí být větší o 30 mm vzhledem k míře G.

Rozměry v tabulce jsou orientační. Každý odsavač par je vyroben podle rozměrů a specifikací poskytnutých zákazníkem (podléhá ověření proveditelnosti).

CD15

CD15
A od 1401 do 1500 mm
B 500 mm
C od 300 do 600 mm
D (1)
E od 50(2) do 150 mm
F (3) od 300 do 1400 mm
G od 230 do 500 mm
Ø odvod 150 mm
Max. výkon odsavače (W) 290 W
Výk. LED (W) 9,6 W

(1) Výška sloupku na žádost.
(2) 100 mm s hranou Epoka, Variant nebo s podložkou.
(3) Tento rozměr musí být větší o 30 mm vzhledem k míře G.

Rozměry v tabulce jsou orientační. Každý odsavač par je vyroben podle rozměrů a specifikací poskytnutých zákazníkem (podléhá ověření proveditelnosti).

CD18

CD18
A od 1501 do 1800 mm
B 500 mm
C od 300 do 600 mm
D (1)
E od 50(2) do 150 mm
F (3) od 300 do 1700 mm
G od 230 do 500 mm
Ø odvod 150 mm
Max. výkon odsavače (W) 290 W
Výk. LED (W) 13,4 W

(1) Výška sloupku na žádost.
(2) 100 mm s hranou Epoka, Variant nebo s podložkou.
(3) Tento rozměr musí být větší o 30 mm vzhledem k míře G.

Rozměry v tabulce jsou orientační. Každý odsavač par je vyroben podle rozměrů a specifikací poskytnutých zákazníkem (podléhá ověření proveditelnosti).

CD21

CD21
A od 1801 do 2100 mm
B 500 mm
C od 300 do 600 mm
D (1)
E od 50(2) do 150 mm
F (3) od 300 do 2000 mm
G od 230 do 500 mm
Ø odvod 150 mm
Max. výkon odsavače (W) 290 W
Výk. LED (W) 18,2 W

(1) Výška sloupku na žádost.
(2) 100 mm s hranou Epoka, Variant nebo s podložkou.
(3) Tento rozměr musí být větší o 30 mm vzhledem k míře G.

Rozměry v tabulce jsou orientační. Každý odsavač par je vyroben podle rozměrů a specifikací poskytnutých zákazníkem (podléhá ověření proveditelnosti).
